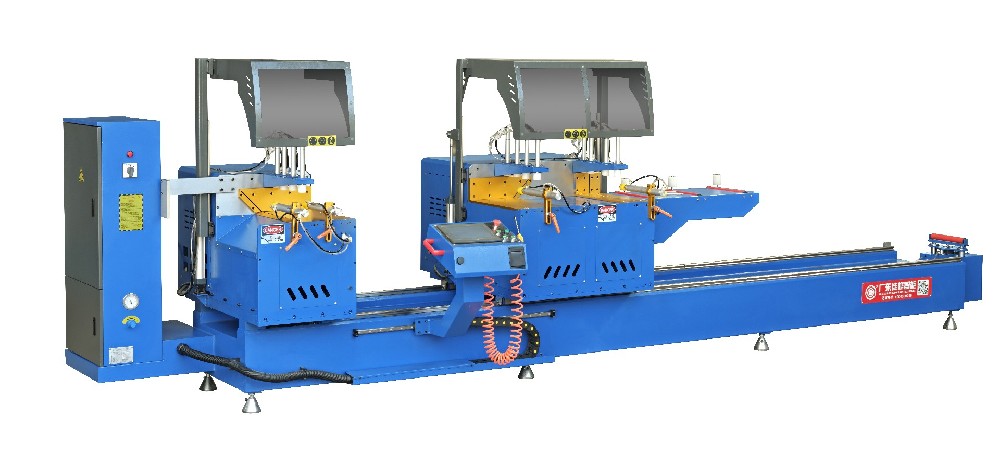

本设备是一款数控一机多用型三头锯 主要用于超宽垭口套/一体套/ 窗套/ 多根光启门框及左右上包套等型材的精密高效锯切。切割宽度达到450MM；外框料高系统自动计算；切割面光滑平顺无毛刺；机身稳重；高精度主轴直连锯片转动；系统采用江苏；信捷PLC；高精密齿条齿轮传动； 数控系统成熟简捷；批量加工带U盘导入功能；方便实用不出尺寸差错；操作更方便。
设备主要配置及技术参数
机身 | 加重机身 |
底座 | HT200铸铁 |
导轨X 轴 | PNKE P级 |
导轨 Y 轴 | 日本派纳克 P级 |
主电机 | 高特威 |
电器 | 施耐德 |
电路保护 | 断相保护器/热过载保护器 |
齿条 | 台湾 YYC |
高精度 | 8级 |
齿轮 | 台湾 YYC 研磨 |
减速机 | 新宝 |
数控系统 | 信捷 |
PLC | 带 U盘导入功能 |
系统 | 信捷17位绝对值伺服电机 |
屏幕 | 10寸 高清显示屏 |
开关电源 | 明纬 |
锯片 | 快无双 |
打印 | 自动打印标签 |
锯切角度 | 45°----45°----90° |
45°---45°
| 最短距离 635MM |
数控最短 425MM | |
最长距离 4000MM | |
数控最长 4500MM | |
45°----90°
| 最短距离 1150MM |
最长距离 4500MM | |
最高切割 100MM | |
最宽切割 450MM | |
切面光洁度 | Ra0.8 光面 |
长度精度 | +-0.1mm |
切面平面度 | 0.05mm |
耗气量 | 60L/MIN |
电机功率 | 2.2KW*3 |
电机转速 | 2800 r/min |
气源压力 | 0.6—0.8Mpa |
锯片规格 | 500*4.4*30*120Z |
电源 | 380V 50HZ |
外形尺寸 | 5850*1600*1750 |
重量 | 1780 Kg |
